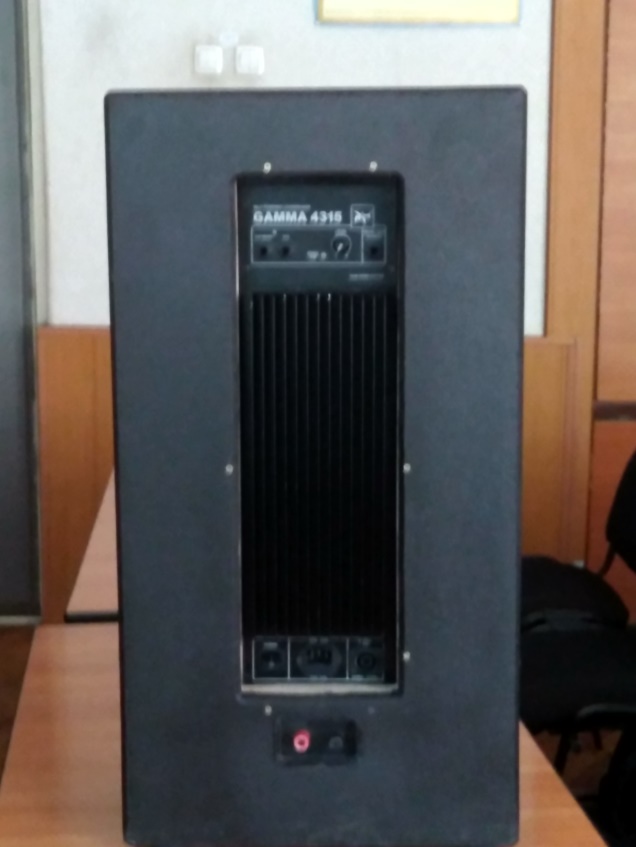

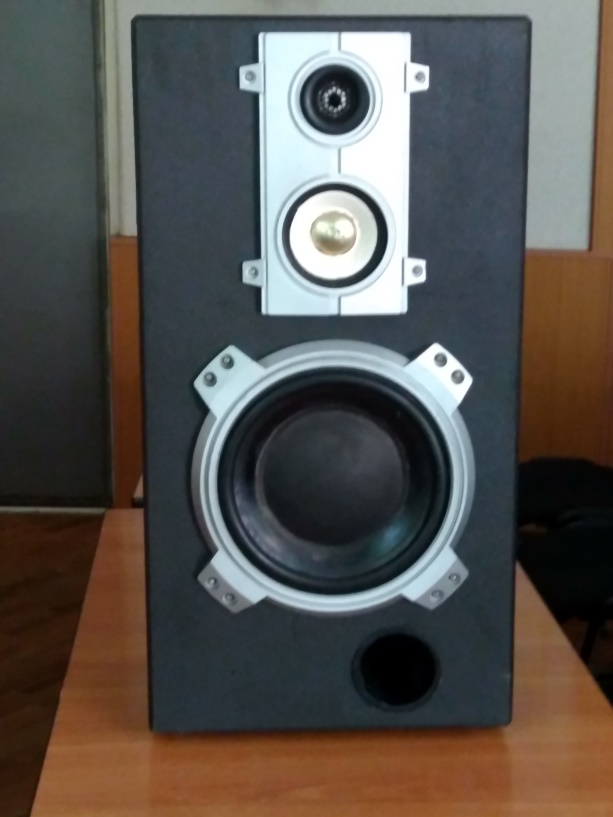

При проведені Обласної виставки технічної творчості викладачів та студентів коледжів і технікумів Вінницької області на базі Вінницького технічного коледжу, що відбулась 02.06.2017 року, одним  з переможців у номінації «Технічна творчість» зайняв студент Вінницького технічного коледжу четвертого курсу радіотехнічного відділення Лістратенко Микола Олександрович. Разом з керівником проекту Метелицею Артемом Олександровичом була представлена робота «Активна акустична система з Bluetooth-керуванням» з такими парамметрами:

  • кількість вихідних каналів – 2.1;
  • кількість вхідних каналів: проводовий-"AUX" ; безпровідний- "Bluetooth"; мікрофонний;
  • номінальна потужність – 2х50 Вт;
  • номінальна потужність каналу LFE – 80 Вт;
  • діапазон частот – 20…20 000 Гц;
  • діапазон частот каналу LFE – 20...350 Гц;
  • режим роботи активного підсилювача – клас D;
  • коефіцієнт нелінійних спотворень – 0,1%;
  • захист від короткого замикання;
  • висока термостабільність;
  • живлення від мережі –220В

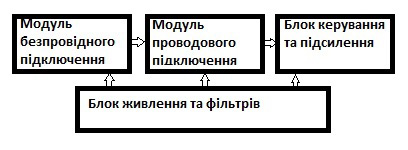

Схема модуля обробки безпровідного звукового сигналу побудована на чіпі  OVC3860.

Для побудови підсилювача потужності стерео каналів було обрано мікросхему TDA7294 з F -подібним гібридним зворотнім зв’язком як по напрузі, так і по струму, виробництва SGS – Thomson .

В якості підсилювача низькочастотного каналу LFE було обрано підсилювач класу D. Основою в схемах, що працюють в класі D, є потужні ключі, як правило схеми виконують на МОП-транзисторах, що відрізняються швидкодією і низьким опором каналу у відкритому стані. Транзистори потужних ключів такого ПЗЧ керуються широтно-імпульсним (ШІМ) модулятором, який перетворює миттєві значення вхідного сигналу у відповідну шпаруватість імпульсів, причому нульовому значенню сигналу відповідає шпаруватість, що дорівнює двом меандрам. Зазвичай імпульси мають амплітуду, близьку до напруги джерела живлення. Рівень вихідного сигналу можна регулювати, змінюючи параметри ШІ-модулятора і напругу живлення ключового каскаду.

З вихідного каскаду сигнал надходить на навантаження (гучномовець) через LC-фільтр нижніх частот (ФНЧ), який виділяє з ШІМ сигналу компоненти звукового діапазону частот.
